一、A—400涡流水冷式粉碎机

此款粉碎设备,适用粉碎电玉粉、氨基模塑料、密胺、ABS、PVC、PE、PET、PC、LDPE、HDPE等各种塑料、胶木、树脂，粉碎后的细度可达（60-200）目

该产品结构新颖，采用宽腔体带水夹套结构，有四组冷却通道，冷却效果理想，能有效地防止粉末粘腔、粘力现象。由于严格的动平衡校验，使得机器运行平稳，噪声低，使用时间长。机器体积小、安装方便、班产量高、故障率低，适用固体物料的粉碎。

二、 主要技术参数

1、机器内腔直径                        φ400mm

2、机器粉碎粒度                                60- 200目

3、电动机功率（用户自配）                          （30-45）KW

4、机器可工作转速                                6000r/min

三、 结构原理

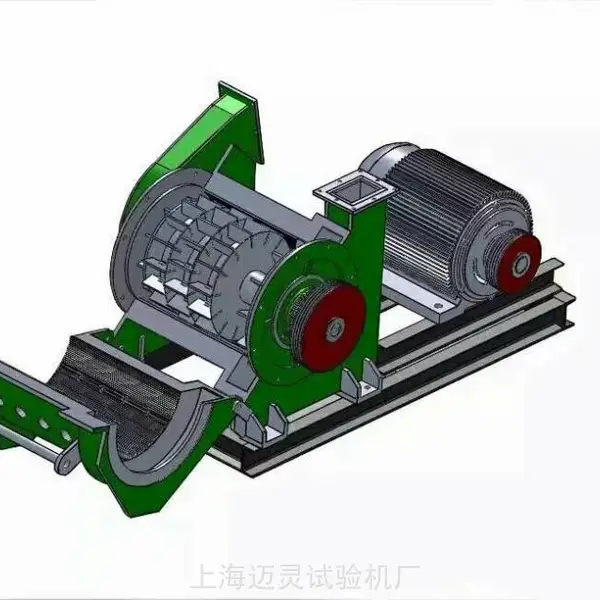

在机器内部，由4组刀盘共56把刀片组成的粉碎转子支承在左右端盖的轴承座上作高速旋转，使固体物料颗粒在内腔的齿形衬板与刀片之间受到挤压、撕裂、碰撞，剪切等多种机理作用，从而达到粉碎目的；同时转子两端的大、小叶轮的高速旋转，在进口和出口间通过腔体形式涡流效应，使被粉碎颗粒顺畅地进口（间隙大）到（间隙小），实现粉碎并细化。为限止腔内温度过高，提高粉碎效率，防止颗粒粘腔、粘刀、堵齿、结团，在腔体表面的4组宽腔体水夹套强迫水冷，使腔内温度控制在较低。
